F式搪瓷反應釜

發布時間：2022-09-13 訪問：699次

閉式搪瓷反應釜

工作壓力：罐內壓力0.3Mpa 夾套內壓力0.6Mpa

設計壓力：罐內壓力0.4Mpa 夾套內壓力0.6Mpa

工作溫度：罐內20~200℃ 夾套20~200℃

設計溫度：罐內200℃ 夾套內200℃

容器類別：I類（一類）

介質特性：無毒、非易爆

主要材質：Q245R Q245R

設計標準：G150.1~150.4-2001《壓力容器》GB25025-2010《設備技術條件》 TSG21-2016《固定式壓力容器安全技術監察規程》NB/T47015-2011《壓力容器焊接規章》

焊接標準：焊接采用手工電弧焊，焊條型號為E4315;埋弧自動焊：焊絲牌號H08A,焊劑為HJ431,相應法蘭焊接標準，其余按HG/T20583-2001《鋼制化工容器結構設計規定》執行

檢測標準：X光射線，A類和B類每條焊接接頭長度的20%射線探傷，且不小于250mm按NB/T47013.1~5-2015 AB級Ⅲ級為合格。

滲透實驗：焊接后煤油試漏，無滲漏為合格。夾套筒體與上接環最后一道環焊縫焊接后做100%表面無損檢測Ⅰ級為合格，水壓試驗執行標準按GB/T7994規定。氣密性壓力實驗根據協商而定。

搪瓷檢驗：搪玻璃厚度0.8-2.0mm,高電壓實驗為20KV作業面不導電（按GB/T7993規定）

油漆包裝：按GB25025-2010規定執行，設備外表涂防銹漆兩遍面漆一遍，噴涂顏色客戶可自由選擇。

產品介紹：

閉式搪玻璃反應釜是含高硅搪玻璃釉噴涂在鋼容器表面，經高溫燃燒過程的合理和堅持金屬表面復合材料制品、罐蓋搪玻璃反應罐是一點。它具有玻璃穩定性和金屬強度的雙重優點。是一種優良的耐腐蝕化工設備。它具有耐腐蝕、抗沖擊、外觀光滑、絕緣、耐熱、耐磨等性能可靠。因為罐蓋與罐體是完整閉合的整體，不能分開，因此閉式搪瓷反應釜適合用于釜內壓力較高的環境，能避免或減少泄露；同時受到安裝尺寸的限制，閉式搪瓷反應釜中的攪拌漿不如開式反應釜中的攪拌漿大。閉式搪玻璃反應釜與開式搪玻璃反應釜一樣被廣泛應用于化工、石油、醫藥、農藥、食品、染料等工業過程中。是水解、中和、結晶、混合、乳化的最理想設備。所以，用戶要正確選擇搪玻璃反應釜類型，需要從其密封要求，價格需要，檢修需要，攪拌形式等生產工藝要求角度出發考慮。

產品特點：

1、我們擁有美國ASME認證，歐洲PED認證。K型搪玻璃反應器是一種可分離的蓋體組合式反應器。蓋子用卡子固定在罐體上，之間由墊片進行密封。

2、該規格段的搪玻璃反應釜一般適用于小規?；すに?。

3、由于蓋子可以與罐體一體不能分開，所以該類型搪玻璃反應釜適合用于釜內壓力較高的環境，能避免或減少泄露。

4、由于TJ09高端瓷釉，結合成熟的搪瓷技術，使得該類型開式搪玻璃反應釜具有顯著的抗腐蝕、抗沖擊和抗溫度聚變等特性，經久耐用。

5、開式搪玻璃反應釜的生產工藝采用流水線技術，質量可靠。

6、該類型開式搪玻璃反應釜全部采用電爐燒成，瓷面清潔，不宜崩瓷。

7、公司擁有三十六搪玻璃設備生產專利技術，電爐規格齊全，搪燒不變形。

8、對搪玻璃反應釜表面除銹處理后，進行環保水性漆噴涂，使得產品更加美觀大方。

9、搪玻璃反應釜暢銷全中國，并已遠銷世界四十多個國家和地區。

10、我們可以根據用戶的需要設計和制造各種非標準搪玻璃反應器設備。

允許工作壓力PN	罐內≤0.37Mpa 夾套內≤0.58Mpa
允許工作溫度	罐內0-200℃ 夾套內0-200℃
允許攪拌轉速	漿式83、125r/min 葉輪式≤125r/min
攪拌軸為填料密封時罐內工作壓力不超過0.25Mpa

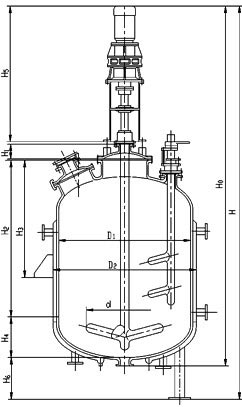

搪玻璃閉式反應罐(表1)

公稱容積 (L)	代號
公稱容積 (L)	DN	DO	D1	D2	D3	D4	D5	D6	D7	D8
1500	1300	910	1450	1679	30	￠80	65×5	500	400
2000	1300	910	1450	1679	30	￠80	65×5	500	400
3000	1600	1120	1750	2029	36	￠95	65×6	600	450	1300
5000	1600	1120	1750	2029	36	￠95	80×6	600	450	1300
5000	1750	1200	1900	2200	36	￠95	80×6	600	450	1400
6300	1750	1200	1900	2200	36	￠95	80×6	600	450	1400
8000	2000	1400	2200	2502	36	￠95	95×8	800	500	1600
10000	2000	1640	2400	2734	36	￠110	95×8	800/1450/1600	550	1700
10000	2400	1680	2600	2940	36	￠110	95×8	800/1450	550	1800
12500	2400	1680	2600	2940	36	￠140	95×8	800/1450	550	1800
15000	2400	1220	2600	2940	36	￠125	95×8	900/1600	550	2000
20000	2600	1220	2800	3138	36	￠140	95×8	900/1750	550	2000
30000	2800	1220	3000	3380	36	￠140	95×8	1750	550	2200

搪玻璃閉式反應罐(表2)

公稱容積 (L)	代號									重量 (Kg)
公稱容積 (L)	H	H1	H2	H3	H4	H5	H6	h	L	重量 (Kg)
1500	1895	975	-	315	507	700	1070	240	3505	1934
2000	2240	975	-	315	507	700	1415	240	3850	2190
3000	2275	1160	-	315	515	780	1710	240	3800	3120
5000	3275	1160	-	315	515	780	1745	240	4800	4434
5000	2940	1200	420	350	550	886	1656	270	4470	4545
6300	3375	1220	900	350	550	885	1785	270	5060	5200
8000	3280	1360	690	400	510	960	1860	330	5270	6455
10000	3582	1460	900	470	660	1020	1920	360	7095	8875
10000	3160	1500	640	470	550	1010	1610	360	5970	8895
12500	3655	1500	900	470	550	1040	1940	360	6475	9930
15000	4220	1400	1500	470	550	1100	1940	360	7970	12010
20000	4730	1530	1300	470	550	1000	2200	300	9180	14770
30000	5510	1600	1300	470	550	1000	2200	360	9960	15880



搪瓷反應釜是將含有高二氧化硅的搪瓷瓷釉料噴涂在鋼制容器內表面，經合理的高溫灼燒工藝而牢固地密著于金屬表面上成為復合材料制品，閉式搪瓷反應釜罐蓋與罐體一體不可分的反應釜。它同樣具有玻璃的穩定性和金屬強度的雙重優點，是一種優良的耐腐蝕化工設備，具有耐腐蝕、抗沖擊、光滑美觀、絕緣耐熱、耐磨等可靠性能。搪瓷反應釜目前被廣泛地應用于化工、石油、醫藥、農藥、食品、染料等工業生產過程，是水解、中和、結晶、混合、乳化等最理想的設備。我公司搪瓷反應釜搪瓷反應罐規格齊全，也可根據用戶的需求生產制造非標搪瓷反應釜。

部件名稱	反應釜罐體內			夾套
	填料密封	單端面機械密封	雙端面機械密封
設計壓力 (Mpa)	0.2	0.4	0.6-1.0	0.6
設計溫度 ( °C )	200	200		200
工作溫度 ( °C )	0 - 180
高電壓實驗 (KV)	20
瓷層厚度 (mm)	0.8 - 2.0
耐溫差急變性 ( °C )	冷沖擊110 熱沖擊120
使用介質	能耐各種濃度的無機酸、有機酸、有機溶劑和弱堿的腐蝕。

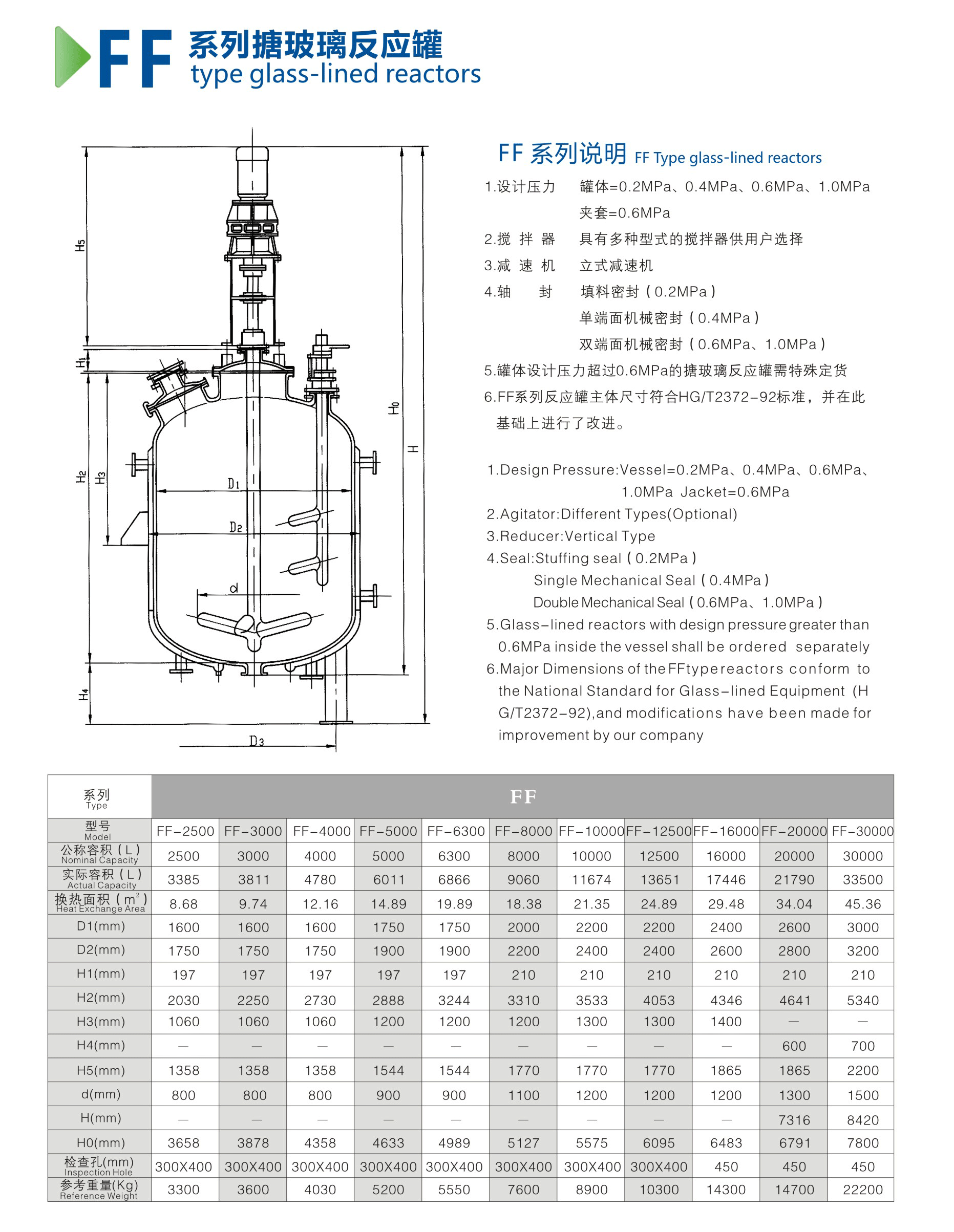

備注	1.FF罐體設計壓力超過0.6MPa（即6公斤壓力）的搪玻璃反應釜（罐）需與我公司聯系特殊定貨。 2. 攪拌器有多種型式可供用戶選擇 3.FF系列反應釜（罐）主體尺寸符合 HG/T2371-92 標準，并在此基礎上進行了改進。

允許工作壓力PN	罐內≤0.37Mpa 夾套內≤0.58Mpa
允許工作溫度	罐內0-200℃ 夾套內0-200℃
允許攪拌轉速	漿式83、125r/min 葉輪式≤125r/min
攪拌軸為填料密封時罐內工作壓力不超過0.25Mpa

搪玻璃閉式反應罐(表1)

公稱容積 (L)	代號
公稱容積 (L)	DN	DO	D1	D2	D3	D4	D5	D6	D7	D8
1500	1300	910	1450	1679	30	￠80	65×5	500	400
2000	1300	910	1450	1679	30	￠80	65×5	500	400
3000	1600	1120	1750	2029	36	￠95	65×6	600	450	1300
5000	1600	1120	1750	2029	36	￠95	80×6	600	450	1300
5000	1750	1200	1900	2200	36	￠95	80×6	600	450	1400
6300	1750	1200	1900	2200	36	￠95	80×6	600	450	1400
8000	2000	1400	2200	2502	36	￠95	95×8	800	500	1600
10000	2000	1640	2400	2734	36	￠110	95×8	800/1450/1600	550	1700
10000	2400	1680	2600	2940	36	￠110	95×8	800/1450	550	1800
12500	2400	1680	2600	2940	36	￠140	95×8	800/1450	550	1800
15000	2400	1220	2600	2940	36	￠125	95×8	900/1600	550	2000
20000	2600	1220	2800	3138	36	￠140	95×8	900/1750	550	2000
30000	2800	1220	3000	3380	36	￠140	95×8	1750	550	2200

搪玻璃閉式反應罐(表2)

公稱容積 (L)	代號									重量 (Kg)
公稱容積 (L)	H	H1	H2	H3	H4	H5	H6	h	L	重量 (Kg)
1500	1895	975	-	315	507	700	1070	240	3505	1934
2000	2240	975	-	315	507	700	1415	240	3850	2190
3000	2275	1160	-	315	515	780	1710	240	3800	3120
5000	3275	1160	-	315	515	780	1745	240	4800	4434
5000	2940	1200	420	350	550	886	1656	270	4470	4545
6300	3375	1220	900	350	550	885	1785	270	5060	5200
8000	3280	1360	690	400	510	960	1860	330	5270	6455
10000	3582	1460	900	470	660	1020	1920	360	7095	8875
10000	3160	1500	640	470	550	1010	1610	360	5970	8895
12500	3655	1500	900	470	550	1040	1940	360	6475	9930
15000	4220	1400	1500	470	550	1100	1940	360	7970	12010
20000	4730	1530	1300	470	550	1000	2200	300	9180	14770
30000	5510	1600	1300	470	550	1000	2200	360	9960	15880
