搪玻璃電加熱反應釜

發布時間：2022-09-13 訪問：653次

電加熱搪瓷反應釜

工作壓力：罐內壓力0.3Mpa 夾套內壓力0.6Mpa

設計壓力：罐內壓力0.4Mpa 夾套內壓力0.6Mpa

工作溫度：罐內20~200℃ 夾套20~200℃

設計溫度：罐內200℃ 夾套內200℃

容器類別：I類（一類）

介質特性：無毒、非易爆

主要材質：Q245R Q245R

設計標準：G150.1~150.4-2001《壓力容器》GB25025-2010《設備技術條件》 TSG21-2016《固定式壓力容器安全技術監察規程》NB/T47015-2011《壓力容器焊接規章》

焊接標準：焊接采用手工電弧焊，焊條型號為E4315;埋弧自動焊：焊絲牌號H08A,焊劑為HJ431,相應法蘭焊接標準，其余按HG/T20583-2001《鋼制化工容器結構設計規定》執行

檢測標準：X光射線，A類和B類每條焊接接頭長度的20%射線探傷，且不小于250mm按NB/T47013.1~5-2015 AB級Ⅲ級為合格。

滲透實驗：焊接后煤油試漏，無滲漏為合格。夾套筒體與上接環最后一道環焊縫焊接后做100%表面無損檢測Ⅰ級為合格，水壓試驗執行標準按GB/T7994規定。氣密性壓力實驗根據協商而定。

搪瓷檢驗：搪玻璃厚度0.8-2.0mm,高電壓實驗為20KV作業面不導電（按GB/T7993規定）

油漆包裝：按GB25025-2010規定執行，設備外表涂防銹漆兩遍面漆一遍，噴涂顏色客戶可自由選擇。

電加熱搪玻璃反應釜是根據均勻分布在搪玻璃反應釜夾套底部的優質電加熱器加熱夾套中導熱油，通過油浴傳遞熱量的工作原理，使反應釜內物料達到工藝要求溫度。具有清潔衛生、無污染、升溫快等特點。電加熱器分布方式有斜插、豎插、斜插豎插交錯等，可以直接接單相電，也可以通過星型、三角型等接法接入380v電源。
　　我廠生產的電加熱搪玻璃反應釜配備有全自動加熱控制柜，可實現單組或多組電加熱器同時工作，具有溫度顯示、電機控制、漏電保護等裝置，完全實現電加熱自動化控制。電加熱搪瓷反應釜其他參數可參照同規格標準搪瓷反應釜，電加熱器接口數量根據用戶工藝要求而定。

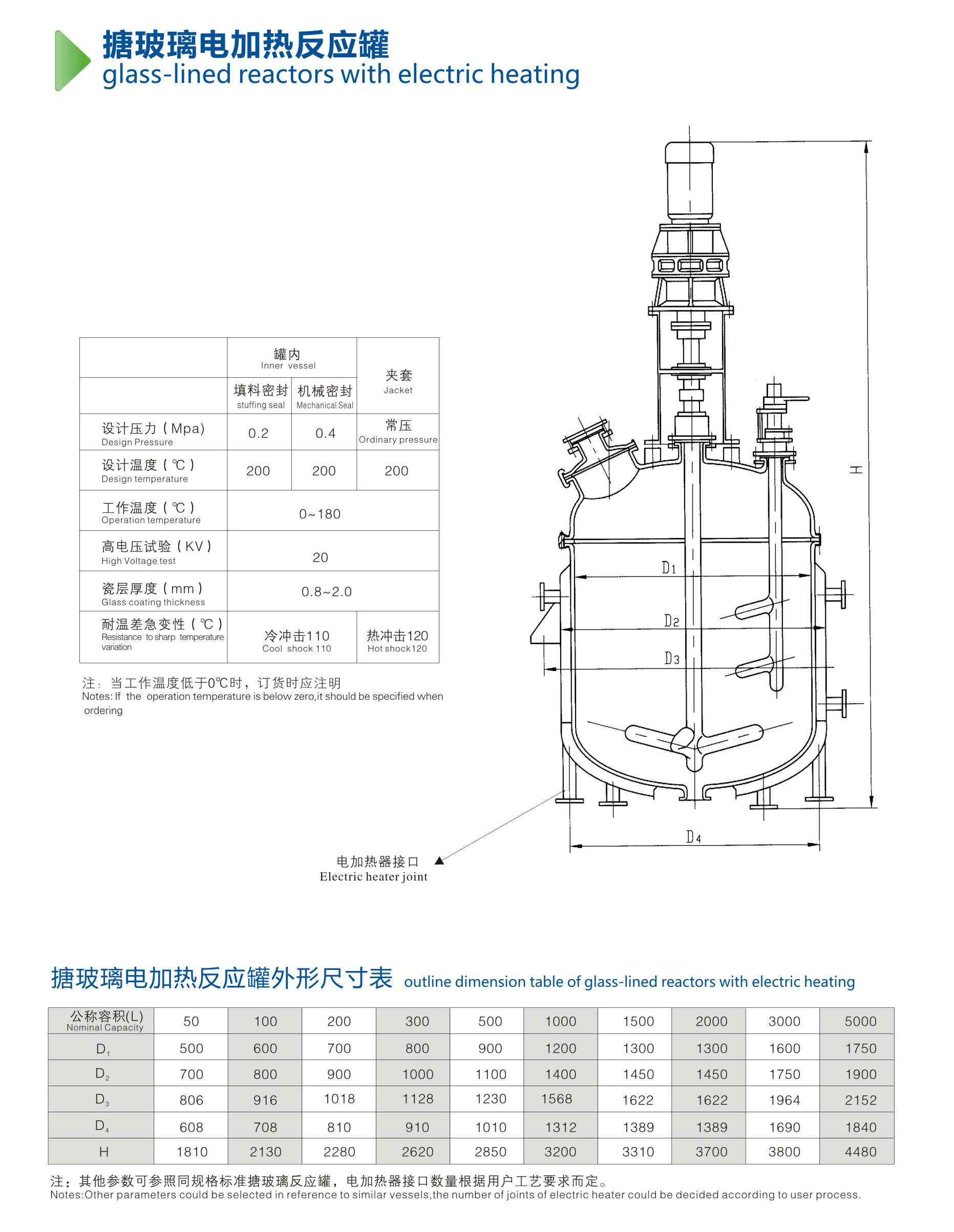

搪玻璃電加熱反應釜（罐）外型尺寸及其參數表

公稱容(L)

50L

100L

200L

300L

500L

1000L

1500L

2000L

3000L

5000L

500

600

700

800

900

1200

1300

1600

1750

700

800

900

1000

1100

1400

1450

1750

1900

806

916

1018

1128

1230

1568

1622

1964

2152

608

708

810

910

1010

1312

1389

1690

1840

1810

2130

2280

2620

2850

3200

3310

3700

3800

4480

　　★ 說明：其它參數可參照同規格標準的搪玻璃反應釜（罐），電加熱器接口數量根據用戶工藝要求而定。我們將盡可能地在本網站提供準確的信息。本網站內所涉及的產品圖片與實物可能有細微區別，效果演示圖和示意圖僅供參考( 部分圖片為合成圖、模擬演示圖、效果圖 )，有關一諾產品的外觀( 包括但不限于顏色 )請以實物為準。產品價格、規格、型號、供應狀況如有更改，恕不另行通知。

產品詳情：

電加熱搪玻璃反應釜是根據均勻分布在搪玻璃反應釜夾套底部的優質電加熱器（俗稱：加熱棒）加熱夾套中導熱油，通過油浴傳遞熱量的工作原理，使搪玻璃反應釜反應釜內的物料達到工藝要求溫度。

電加熱搪玻璃反應釜具有清潔衛生、無污染、升溫快等特點。

電加熱器分布方式有斜插、豎插、斜插豎插交錯等，可以直接接單相電，也可以通過星型、三角型等接法接入380v電源。我公司生產的電加熱搪玻璃反應釜配備有全自動加熱控制柜，可實現單組或多組電加熱器同時工作，具有溫度顯示、電機控制、漏電保護等裝置，完全實現電加熱自動化控制。

主要特點：
1、我公司生產的電熱搪玻璃反應器具有加熱速度快、耐高溫腐蝕性能好、衛生性能好、無環境污染、使用方便等特點。
2、電加熱搪玻璃反應釜是一種基于國內外先進技術制造的新型搪玻璃設備。在醫藥、化工、食品、天然調味品、食品添加劑、輕工等領域有著廣泛的應用。
3、搪玻璃電加熱反應釜是由搪玻璃罐體、搪玻璃罐蓋、搪玻璃攪拌器、夾套、加熱管、支撐和傳動裝置、密封裝置等組成，物料和噴嘴可根據用戶的工藝要求確定。我們還根據客戶的需要設計和制造非標準搪玻璃電加熱反應釜。
4、我們的電加熱搪玻璃反應釜采用TJ09高性能的釉質結合成熟的搪瓷技術涂覆在反應釜的內表面上，確保優良的耐腐蝕、機械沖擊和急劇的溫度變化，和卓越的耐久性。
5、搪玻璃設備公司為用戶朋友提供了各種規格的電熱搪玻璃反應釜。模型包括K50L、K 100L、K 200L、K 300L、K 500L、K 1000L、K 1500L、K 2000L、K 3000L、K 4000L、K5000L，等，

搪玻璃電加熱反應釜工作原理：
搪玻璃電加熱反應釜使用電熱棒加熱夾套中的導熱油，從而通過夾套內壁對反應釜內物料提供熱量環境。當反應釜的溫度被加熱到所需的水平時，用于控制電加熱棒的溫度測量和控制儀器將關閉它以保持恒定的溫度。從而為反應釜內物料提供指定的理論反應溫度，從而提高物料反應速率效率的進行。

技術特性表：

允許工作壓力PN	罐內≤0.37Mpa 夾套內≤0.58Mpa
允許工作溫度	罐內0-200℃ 夾套內0-200℃
允許攪拌轉速	錨式、框式63、80r/min 漿式80、125r/min 葉輪式≤125r/min
攪拌軸為填料密封時罐內工作壓力不超過0.25Mpa

電加熱反應罐(79標表1)

代號		公稱容積(L)
代號		50	100	200	300	500	1000
DN		500	600	700	800	900	1200
DO		350	420	490	560	630	840
D1		600	700	800	900	1000	1300
D2		706	816	930	1106	1156	1488
D3		25	25	25	25	25	30
D4		32×4	32×4	32×4	32×4	32×4	65×5
D5		270	270	300	350	350	65×5
D6		-	-	-	-	-	1120
H		465	565	775	875	1075	1275
H1		300	300	350	350	400	500
H2		265	300	355	385	415	500
H3		250	250	250	250	270	315
H4		-	-	-	-	-	-
H5		-	-	-	-	-	-
H6		220	220	230	240	270	270
H7		945	945	953	1154	1154	1276
L		2030	2170	2430	2782	3040	3470
h	漿式/葉輪式	95	100	105	125	165	180
h	錨式/框式	45/-	60/-	45/-	45/-	85/-	-/85
卡子	0.2Mpa	BM16/28	BM16/28	BM16/36	BM16/40	BM20/32	BM20/52
卡子	0.4Mpa	BM16/28	BM16/32	BM16/40	BM16/48	BM20/36	BM20/56
減速機型號		BLDO.8-1-I	BLDO.8-1-I	BLD-1.1-1-I	BLD-3.0-3-I	BLD-3.0 -3-I	BLD4-3-I
放料閥規格		70/32	70/32	80/40	80/40	80/40	100/50
電機功率		0.8	0.8	1.1	3	3	4
實際容積(W)		71	128	247	389	588	1250
傳熱面積(Mz)		0.34	0.66	1.26	1.75	2.64	4.54
設備總重(Kg)		477	548	706	765	1030	1690

電加熱反應罐(79標表2)

代號		公稱容積 (L)
代號		1500	2000	3000	5000(B)	5000(A)	6300
DN		1300	1300	1600	1600	1750	1750
DO		910	910	1120	1120	1200	1200
D1		1450	1450	1750	1750	1900	1900
D2		1679	1679	2029	2029	2188	2188
D3		30	30	36	36	36	36
D4		65×5	65×5	65×6	65×8	80×6	80×6
D5		400	400	450	450	450	450
D6		1270	1270	1550	1550	1680	1680
H		1475	1820	1820	2780	2580	3100
H1		600	600	700	800	700	740
H2		510	510	580	580	622.5	637
H3		507	507	614	614	550	550
H4		315	315	315	315	350	350
H5		330	330	330	330	370	370
H6		1000	1335	1247	1750	1530	1760
H7		1276	1276	1316	1316	1316	1361
L		3695	4035	4225	5185	5030	5261
h	漿式/葉輪式	165	175	190	190	190	190
h	錨式/框式	-/115	-/125	-/144	-/144	-/190	-/190
卡子	0.2Mpa	BM20/56	BM20/56	BM20/52	BM20/52	BM24/60	BM24/60
卡子	0.4Mpa	BM20/64	BM20/64	BM24/60	BM24/60	BM24/68	BM24/68
減速機型號		BLD4-3-I	BLD4-3-I	BLD5.5-3-I	BLD5.5-3-I	BLD5.5-3-I	BLD7.5-3-I
放料閥規格		100/50	100/50	125/80	125/80	125/80	125/80
電機功率(W)		4	4	5.5	5.5	5.5	7.5
實際容積(W)		1720	2160	3715	5650	5650	7000
傳熱面積(M2)		5.34	7.02	8.61	13.8	13.8	16.4
設備總重(Kg)		2160	2410	3450	4470	5032	5978

電加熱反應罐(93標表1)

代號	公稱容積 (L)
代號	50	100	200	300	500	1000	1500
DN	500	600	700	800	900	1200	1300
DO	350	420	490	560	630	840	910
D1	600	700	800	900	1000	1300	1450
D2	726	828	930	1027
